Beskrivelse

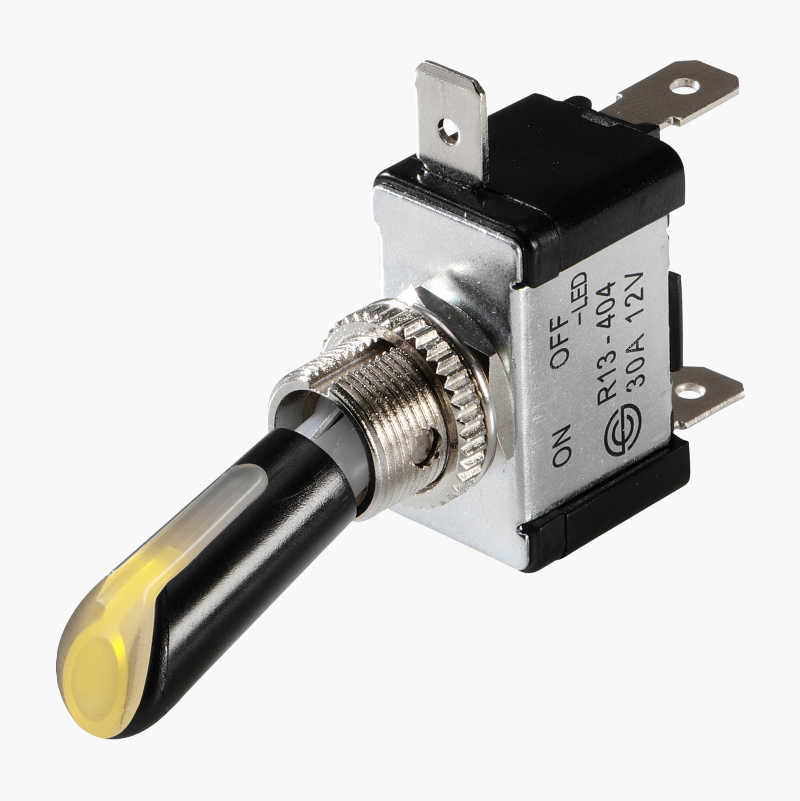

2-veis (på/av) strømbryter med belysning i armen. RØD belysning ved ˝AV˝, GRØNN belysning ved ˝PÅ˝.Elektrisk innkoblingKontakt 1 og 3 kobles til strømkilde (+) og strømforbruker som angitt nedenfor.Den lille kontakten på siden, merket ˝LED˝, skal kobles til jord (-).For at armen skal lyse RØDT ved ˝AV˝ og GRØNT ved ˝PÅ˝ skal kontakt 3 kobles til pluss (+) og kontakt 1 kobles til strømforbrukeren (det som skal betjenes).For at armen kun skal lyse når bryteren er slått på (GRØNT), skal kontakt 1 kobles til pluss (+) og kontakt 3 kobles til strømforbrukeren (det som skal betjenes).
